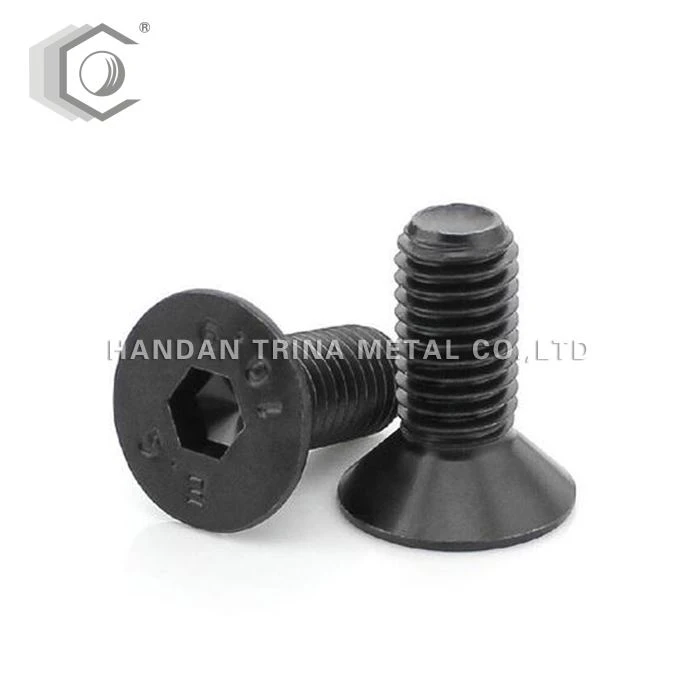

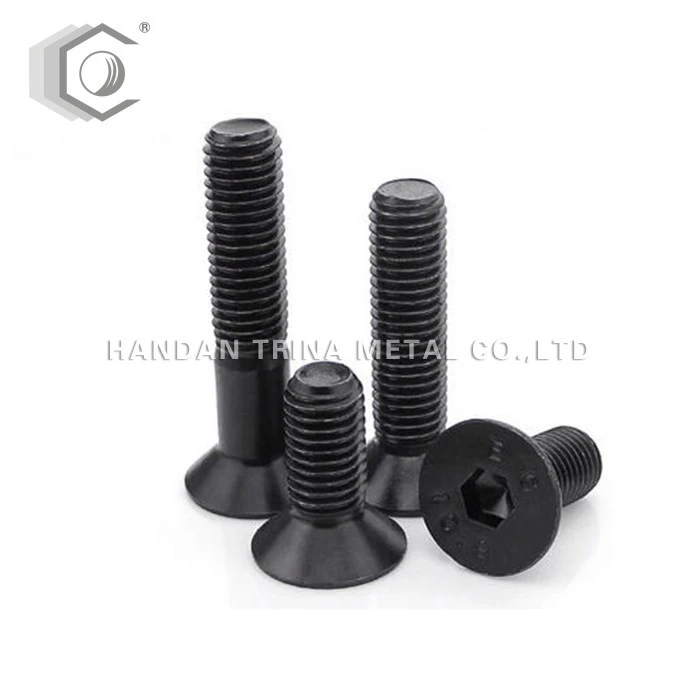

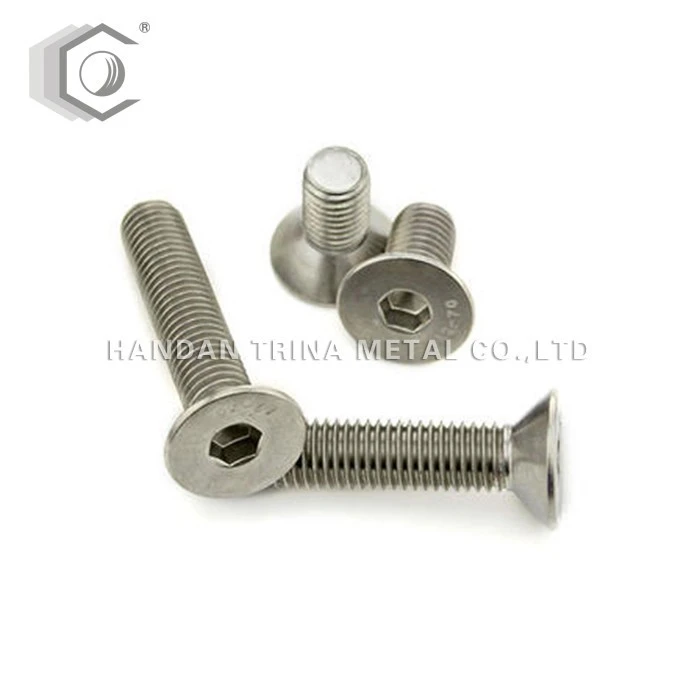

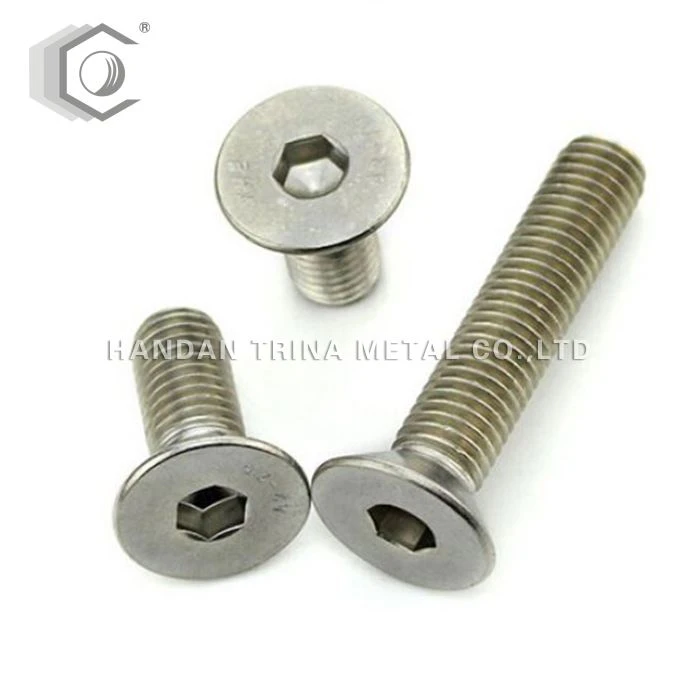

Baut sudut internal countersunk juga disebut sekrup countersunk dan sekrup mesin datar. Mereka adalah semacam bagian konstruksi. Kepala adalah kerucut 90 derajat, yang mirip dengan sekrup kayu umum. Kepala memiliki alur pengetatan alat, seperti font, salib, segi enam, quincunx, segi lima, dll.
Ukuran: M3-M24
Permukaan:Zp/HITAM
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 series | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
B | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
E | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
K | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
T | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Efek:
Pada permukaan lubang pemasangan pada bagian penghubung, soket bulat kerucut 90 derajat dimeskan, dan kepala sekrup mesin datar berada di soket bundar dan disiram dengan permukaan bagian penghubung. Sekrup mesin datar juga digunakan dalam beberapa kesempatan dengan sekrup mesin datar kepala setengah bulat. Sekrup semacam ini lebih indah dan digunakan di tempat-tempat di mana permukaan dapat memungkinkan sedikit tonjolan. Sekrup memainkan peran menghubungkan dua objek atau lebih dan merupakan kebutuhan yang sangat diperlukan dalam kehidupan sehari-hari atau manufaktur industri.
Petunjuk:
Sekrup kepala countersunk sebagian besar digunakan setelah instalasi, permukaan bagian tidak dapat dinaikkan, dan bagian yang dikencangkan memiliki dua ketebalan, yang disebut tebal, yang berarti bahwa ketebalan bagian yang dikencangkan lebih besar daripada ketebalan kepala sekrup countersunk Setelah sekrup dikencangkan, masih ada bagian dari sekrup benang yang tidak masuk ke lubang berulir. Dalam hal ini, sekrup countersunk pasti dapat dikencangkan. Biasanya ada situasi lain, yaitu, ketebalan bagian yang diencangkan kurang dari ketinggian kepala sekrup countersunk, yang umum di bagian lembaran logam dalam peralatan mekanis, seperti koneksi engsel sasis, pintu dan kotak; lembaran logam peralatan Koneksi penutup dan peralatan, dll. Karena ketebalan bagian yang kecil, sekrup melalui lubang bagian lembaran logam yang diencangkan benar-benar lubang kerucut. Dalam hal ini, ketika sekrup countersunk dikencangkan, kepala sekrup bukan permukaan kerucut untuk mengompres bagian lembaran logam , Tetapi bagian bawah kepala sekrup dan bagian atas lubang berulir diperas. Meskipun sekrup merasa bahwa sekrup dikencangkan, bagian lembaran logam macet alih-alih ditekan. Dalam hal ini, meskipun sekrup merasa bahwa sekrup dikencangkan, lembaran logam Potongan emas memang tidak dikencangkan. Ini adalah situasi yang sangat umum.
